Ø ALK-100系列
型号
ALK-100A②
ALK-100B②
ALK-100C②
中心 波长（±20nm）
1310/1550nm
1310/1550nm
1310/1550nm
动态范围(dB) ③
24/22
28/26
32/30
脉冲宽度
10ns、20ns、50ns、100ns、 300ns、1.0ms、 2.5ms、10ms、 20ms
事件盲区（m）④
2
衰减盲区（m）④
10
距离范围（Km）
0.5至80
0.5至100
0.5至120
距离不确定度⑤
±（1 + 0.005 % x 距离 + 采样分辨率）
损耗测量准确度
±0.05dB/ dB
OTDR其它参数
可视光源*
内存容量
1000条曲线
波长
650nm±20
光纤类型
单模光纤
输出功率
<1dBm
显示
3.5彩色液晶
标配接头
FC/UPC
标配光接口
FC/SC/ST可选
其它
电池
充电电池
连续工作时间*
>10小时（根据Bellcore TR-NWT-001138）
尺寸（长×宽×高）
230mm×120mm×60mm
重量
0.9Kg
备注：①除非另行指明，所有规格对于23 °C ± 2 °C (73.4 °F ± 3.8 °F) 温度范围、带FC/PC 连接器均有效。②常规配置
③SNR = 1 时最长脉冲和三分钟平均值的典型动态范围。④使用10ns脉冲，单模反射率低于–50dB 的典型盲区。⑤使用10ns脉冲，单模反射率低于–50 dB 的典型盲区。⑥不包括由于光纤折射率引起的不确定度。

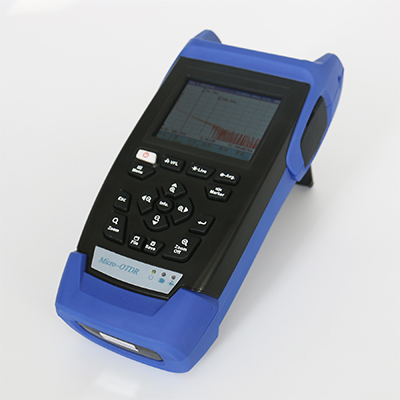

主机：ALK-100光时域反射仪

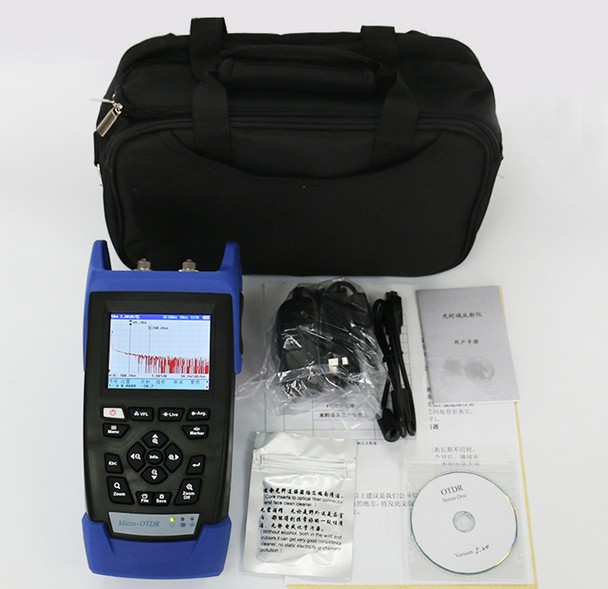

标配：
项目
名称
数量
AC/DC电源适配器
1
产品合格证
1
用户手册
1
光盘(内含模拟分析软件)
1
仪器专用工程包(含背带)
1
FC光法兰盘
2
USB接口线
1
标准模块：ALK-100掌上型光时域反射计可选购的模块如下表
订购编号
工作波长
测试光纤类型
动态范围
ALK-100A-2422
(1310nm/1550nm)±20nm
SMF(单模)
24/22dB
ALK-100B-2826
(1310nm/1550nm)±20nm
SMF(单模)
28/26dB
ALK-100C-3230
(1310nm/1550nm)±20nm
SMF(单模)
32/30dB
