光端机就是把一到多路电信号通过各种编码转换成光信号在光纤上传输的设备，是一种节省人力和物力的网络升级解决方案。在视频安全和监控网络中，光端机是一种常见的光通信系统中的传输设备，主要用来进行光电转换和传输视频、数据、以太网、音频等综合信息。本教程将探讨如何用光端机设计视频安全和监控网络。
关于视频安全和监控网络
随着社会的进步和经济的发展，人民生活开始富裕，经济宽裕的家庭用户已开始考虑使用监控产品来保护自己，监控已经呈现融入家庭生活的趋势。光端机在视频监控领域的应用非常广泛。 根据网络中使用设备的不同，视频安全和监控网络也有不同的类别。常见的视频安全和监控网络有模拟视频网络和IP视频网络两种；模拟视频网络通常使用闭路电视摄像机，是一种成本较低的监控网络，而IP视频网络中使用的是IP摄像机（是一种结合传统摄像机与网络技术所产生的新一代摄像机），是近几年来新兴的一种监控网络。 无论是在模拟视频网络还是IP视频网络中，光端机作为一种光电转换设备无疑是必不可少的组成部分，下面分别介绍模拟视频网络的布线解决方案和IP视频网络的布线解决方案。
模拟视频网络的光端机布线解决方案
在传统模拟视频网络中，模拟闭路电视摄像机是通过同轴电缆连接到主控间或设备（盒式录像机或数字视频录像机）上，具体如下图：
众所周知，电缆的传输距离较短，通常在100 m范围之内。为了连接更多的模拟摄像机和变焦模拟摄像机，构建一个庞大的模拟视频网络，光缆是一种理想的传输介质，因此，用来进行光电转换的光端机也成为模拟视频网络的重要组成部分。下图是使用了光缆和光端机的模拟视频网络布线解决方案：
模拟视频网络中成对使用的光端机主要用在服务器机房和摄像机之间，其中，一个光端机用在服务器机房侧，另一个光端机用在摄像机侧，两个光端机通过光纤连接。为了便于管理，服务器机房侧的光端机可以安装在机架上。
IP视频网络的光端机布线解决方案

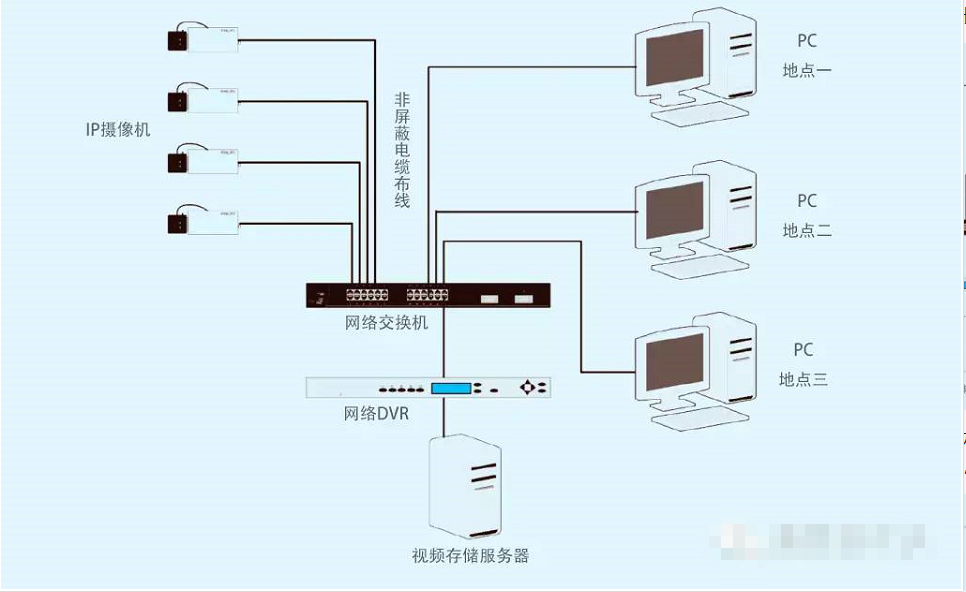

在传统IP视频网络中，IP摄像机是直接通过非屏蔽电缆和交换机连接到局域网（LAN）中传输视频信号（如下图）。同模拟视频网络一样，要扩大IP视频网络的监控范围，光缆是一种理想的长距离传输介质。
下图是IP视频网络的光端机布线解决方案，该解决方案中使用的是节省时间和成本的以太网供电（PoE）IP摄像机，因此光端机使用的是PoE光端机。
