1.正常波形图：

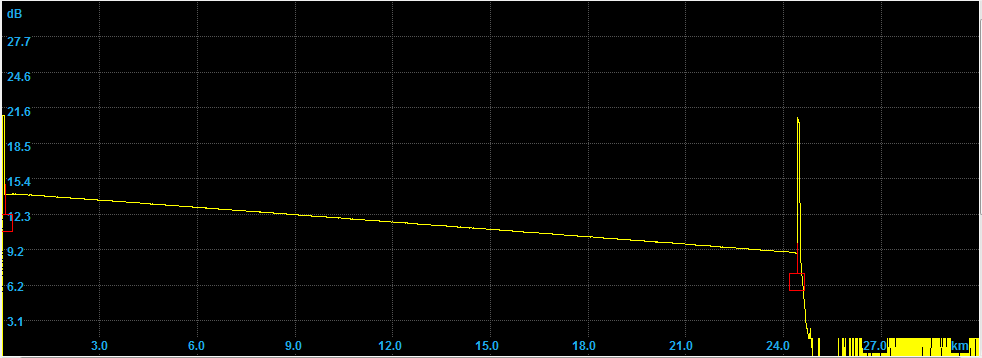

图1为OTDR的正常波形图，测试曲线为一条倾斜的斜线。横坐标表示光纤的距离，单位为千米（KM），纵坐标表示光纤的衰耗，单位为dB。
波形图末端出现反射峰表示末端已进行了承端处理。

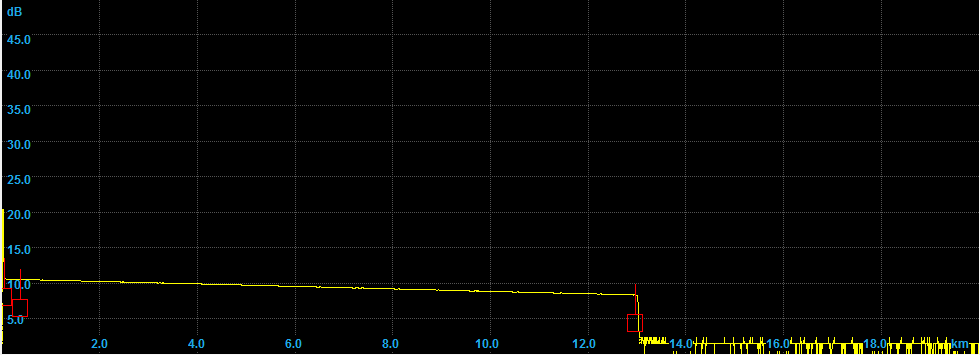

2.波形图末端无反射峰：
这种情况一定要引起注意，波形图在末端没有任何反射峰就掉下去了。
分析：
1：如果波形图显示的末端距离未达到光纤的末端距离，这说明光纤在此处已经断了。
2、若是波形图末端的距离已经达到实际光纤末端的距离，此种情况有可能是末端尾纤损坏，或者光纤末端未进行承端。
3.反射事件：

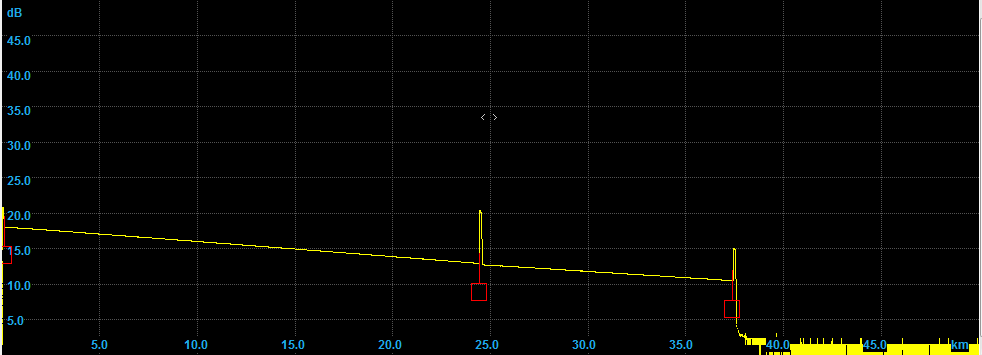

如图3所示，波形图中间多了一个反射峰，此种事件一般称为反射事件。因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。
如：现主干光缆由汇接至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的线路时，就会出现像图中这样的波形图。
当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。
4.非反射事件：

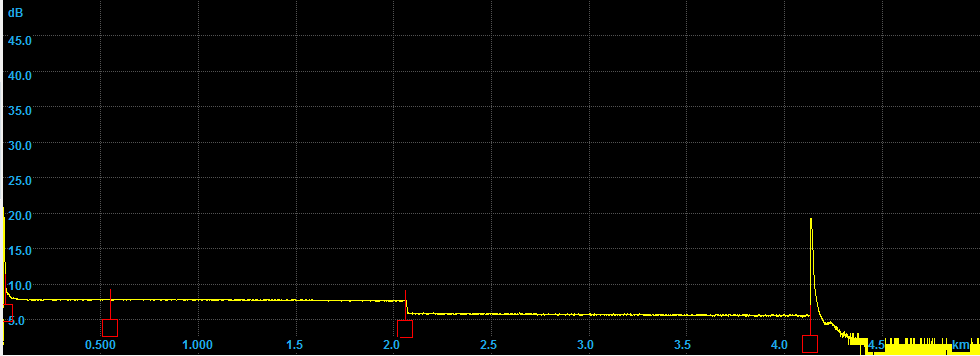

如图4所示，波形图中间出现一个明显的台阶，此种事件一般称为非反射事件。
此种情况多数为光纤在此处弯曲直径过小，或光纤收到挤压，如果此处有熔接点，也可能是此处熔接机熔接点的熔接损耗太大，这种事件多为故障点。
