光纤熔接机使用前的准备工作

剥除光纤涂覆层外其他保护层

使用光纤熔接机前需先蘸有酒精的棉花清洁从光纤尾部算起大约100mm长度的光纤。如果是蝶形光纤,需用蝶形光纤剥线钳剥开皮线约40mm,如图2-9所示。其他光纤则用两口米勒钳配合剪刀剥掉光纤涂覆层外其他保护层,如图2-10所示。

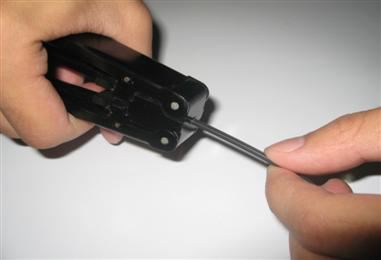

图2-9 开剥蝶形光纤

开剥蝶形光纤

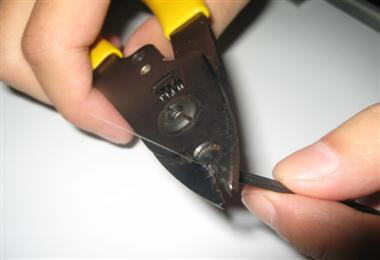

图2-10 其他单芯光纤开剥图

2安装光纤热缩管

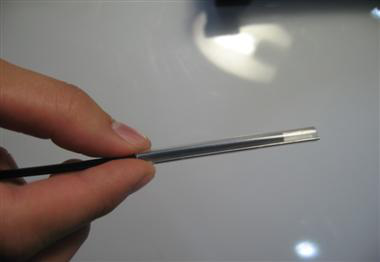

给光纤安装热缩管,在熔接后用来保护熔接点。安装之前要确认热缩管内部无赃物,并保持热缩管跟光纤平行,如图2-11所示。


  安装热缩管

图2-11 安装热缩管

3光纤涂覆层的剥除和清洁

(1)剥除光纤涂覆层

用剥纤钳剥除光纤涂覆层,长度约为30mm,如图2-12、2-13所示。手动剥除后将光纤放入夹具的中央槽内,让光纤露出夹具约30mm。

涂覆层剥离长度

图2-12  涂覆层剥离长度


 手动剥除涂覆层

图2-13 手动剥除涂覆层

(2)清洁光纤

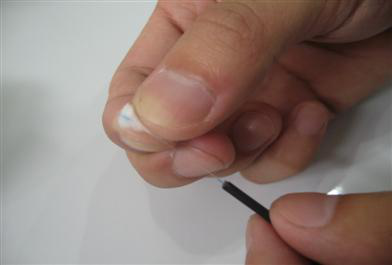

光纤剥除后用蘸有高纯度酒精的棉花自涂覆与裸光纤的交界面开始, 朝裸光纤方向,一边按圆周方向旋转,一边清扫涂覆层的碎屑,如图2-14所示。


清洁光纤

图2-14 清洁光纤

4切割光纤

(1)打开切割刀翻盖,将已经剥好光纤(带夹具)放入切割刀夹具槽中,保持光纤与切割刀面垂直。

(2)向前挤压光纤夹具,确保夹具前端面与切割刀夹具槽端面贴紧;若未贴紧,切割的光纤可能过长。

(3)慢慢下压光纤翻盖,切割光纤。

(4)打开光纤盖板,取走切好的光纤。

(5)取出光纤碎屑,放入光纤碎屑盒中。

注意:当出现切割端面不佳或无法切断光纤时,请调整切割刀的刀面;此外,请最好使用熔接机配套的切割刀。

5打开光纤熔接机防风盖放置光纤

(1)打开防风盖;观察V型槽是否干净;若不干净,则应清洁V型槽,清洁方法见第三章3.4.1节。

(2)将切割好的光纤(带夹具)放入熔接模块夹具槽内,并确保光纤放置在V型槽内,如图2-15所示。




 光纤放置

图2-15 光纤放置

(3)观察光纤端面位置是否处于电极尖与V槽间,并略微靠近电极尖端处;否则请重新制作待熔光纤。

(4)轻轻压下防风盖,可以开始熔接。
